단일 HV형 편광판은 모든 편광, 특히 수평 및 수직 방향의 선형 편광을 탈편광할 수 없으므로 적용 범위가 제한적입니다. 단일 HV 편광판은 구조각이 매우 작은 울라스톤 프리즘으로 볼 수 있습니다. 그림 1에서와 같이, 빛은 앞쪽 절반에서 직교하며 같은 방향으로 진행하는 광선 o와 e로 분리되고, 뒤쪽 절반에서는 다시 반대 방향으로 굴절되는 선형 편광 광선 oe와 eo로 분리됩니다. 이 두 광선의 강도는 방위각에 따라 사인 또는 코사인 법칙을 따르며, 일반적으로 서로 다르므로 상당한 편광 상관관계가 발생합니다. 따라서 단색광의 편광 탈편광에 HV 편광판을 사용할 경우 45°의 방위각이 필요합니다.

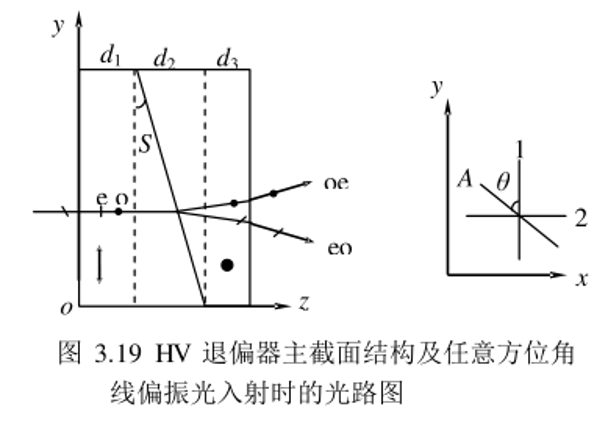

그림 1
HV형 탈분극기의 원리를 기반으로, 그림 2와 같이 두 개의 HV형 탈분극기를 45도 회전시켜 이중 베이비넷형 탈분극기를 구성하였다. 이 설계는 두 번째 HV형 탈분극기가 첫 번째 HV형 탈분극기의 수평 또는 수직 선형 편광 성분을 효과적으로 탈분극시킬 수 있도록 하여, 단일 HV형 탈분극기의 기능적 한계를 극복한다.
그림 2: 이중 베이비나인형 탈분극기의 구조도
