광학 프리즘 MT-Optics, Inc.의 핵심 제품 라인 중 하나로, 빔 조향, 분산 및 편광 분리를 위한 정밀한 기하학적 구성을 통해 빛을 조작하도록 설계되었습니다. MT-Optics는 용융 실리카, BK7 유리, 사파이어와 같은 고급 소재를 사용하여 프리즘을 제조하며, 최대 ±1분각의 각도 정확도와 λ/10의 표면 평탄도를 달성하여 자외선, 가시광선 및 적외선 파장에 걸친 복잡한 광학 시스템에 적합합니다.

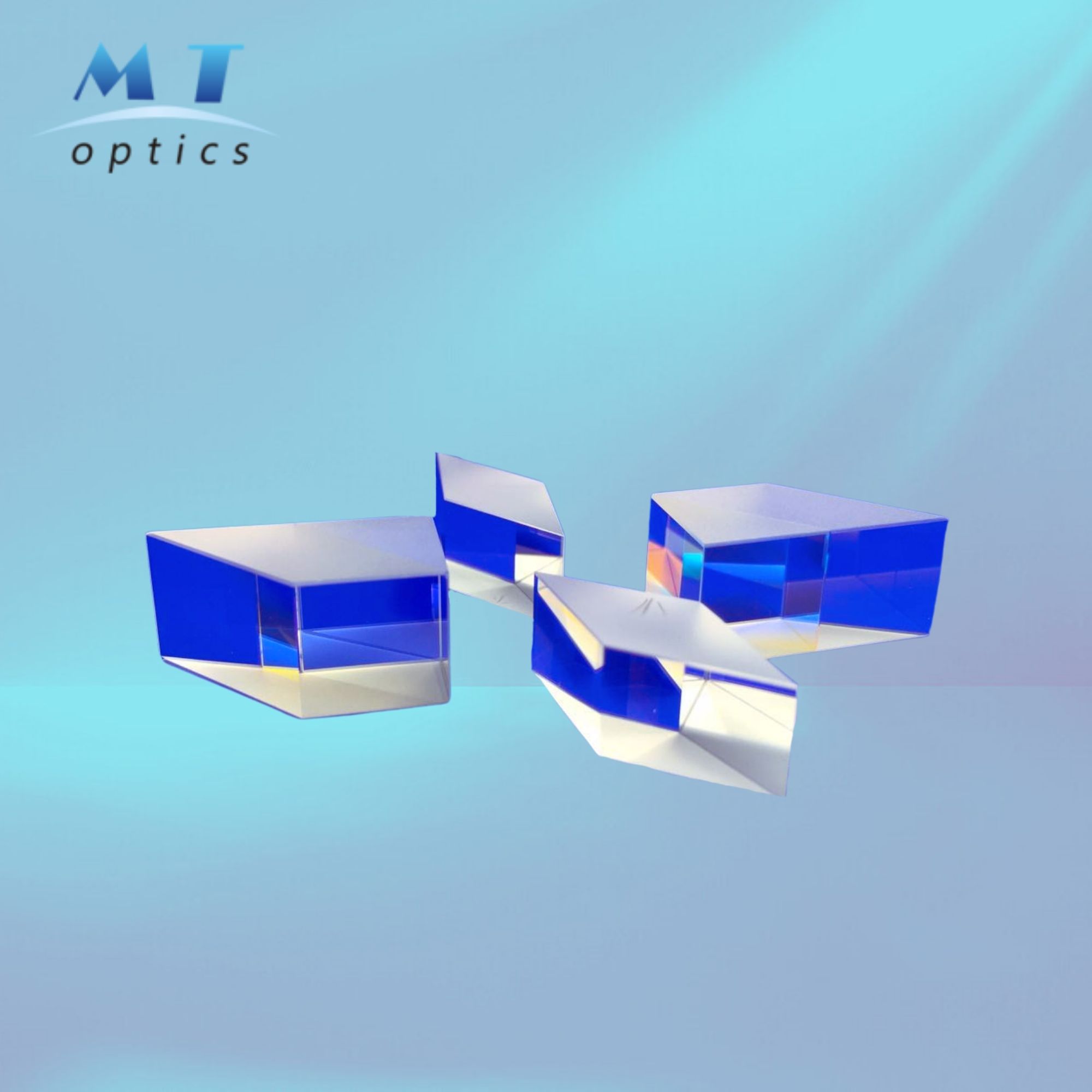

웨지 프리즘BK7 유리와 같은 고품질 광학 소재로 일반적으로 제작되는 웨지 프리즘은 광학 윈도우와 유사한 기능을 공유하며 광학 시스템 내에서 절연 부품 역할을 할 수 있습니다. 웨지 프리즘은 광선에 미세하고 정확한 각도 편차를 유도하여 빛이 원래 위치로 되돌아가는 것을 효율적으로 차단하도록 설계되었습니다. 이러한 특성 덕분에 레이저 정렬 시스템, 광학 측정 장비, 이미징 장치와 같은 응용 분야에서 매우 유용합니다. 일반적으로 엄격한 허용 오차를 갖는 편차 각도의 정밀한 제어를 통해 다양한 광학 설정에서 신뢰할 수 있는 성능을 보장합니다. 연구실이든 산업용 광학 응용 분야든 웨지 프리즘은 광 경로를 최적화하고 광학 시스템의 정확도를 높이는 데 중추적인 역할을 합니다.

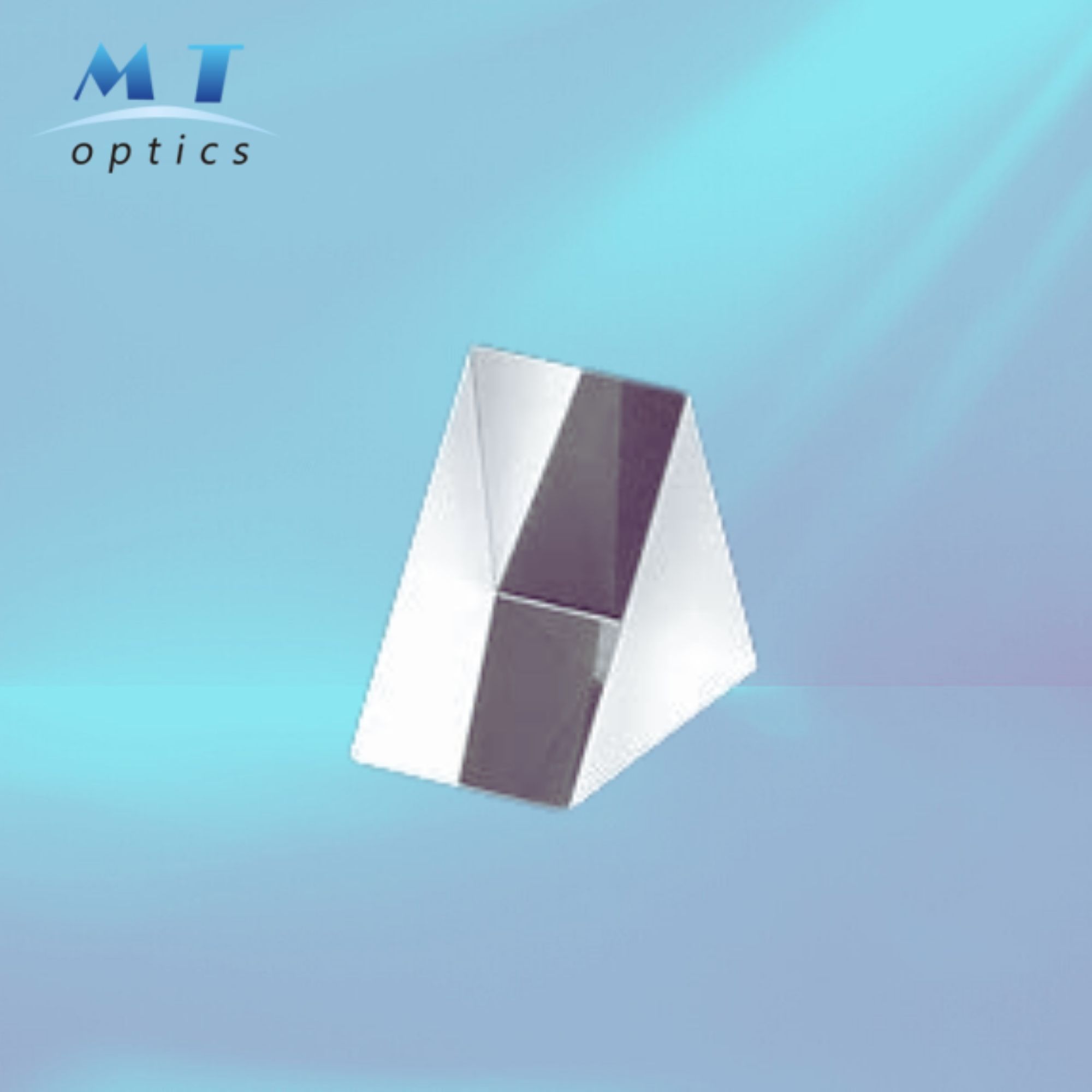

마이크로 프리즘 MT-Optics, Inc.에서 제작한 이 제품은 레이저 광원 및 이미징 응용 분야를 위해 코팅 및 비코팅 버전으로 정밀하게 설계되었습니다. 45°-90°-45° 직각 프리즘은 0.5mm에서 5.0mm 크기(A=B=C 등변 형태)까지 다양하며, 고정밀 연삭 가공을 통해 정확한 각도와 표면을 구현합니다. 맞춤형 AR/반사 코팅은 특정 파장에 대한 성능을 최적화하여 마이크로 광학 시스템의 엄격한 소형화 및 신뢰성 요건을 충족합니다. 광섬유, LiDAR 및 정밀 기기에 이상적이며, 공간 제약이 있는 고정밀 설치 환경에서 탁월한 성능을 발휘합니다.

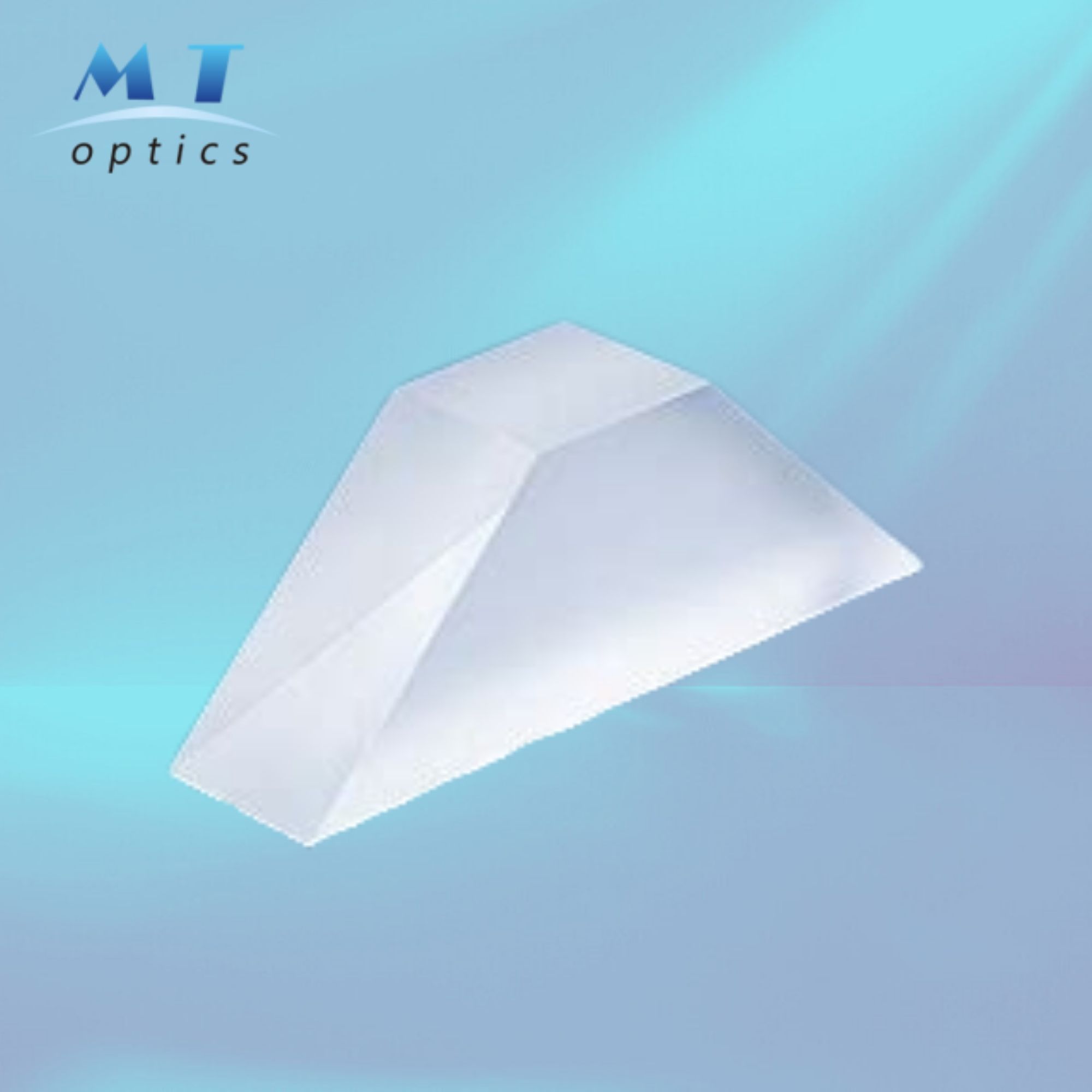

도브 프리즘 두 가지 용도로 사용됩니다. 주요 용도는 회전기로 사용되는데, 빔을 편향시키지 않고 이미지를 회전시킬 수 있습니다. 프리즘이 입력된 평행 광선을 중심으로 특정 각도로 회전하면 이미지는 그 각도의 두 배로 회전합니다. 이 용도는 평행 또는 평행 광선과 함께 사용해야 하며, 넓은 정사각형 반사면을 매우 깨끗하게 유지하는 것이 매우 중요합니다. 또 다른 용도는 역반사기로 사용되는데, 이 경우 직각 프리즘 역할을 합니다.

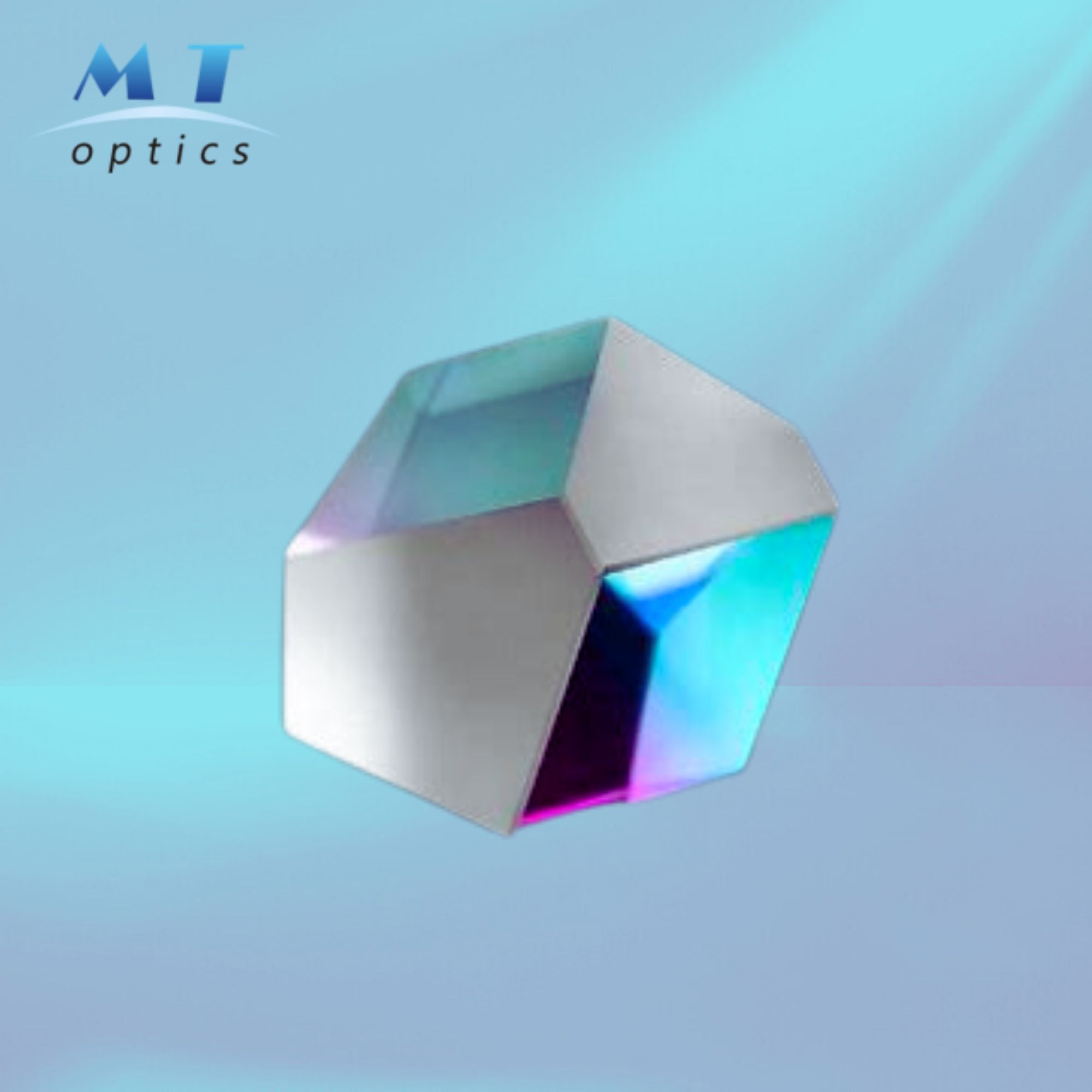

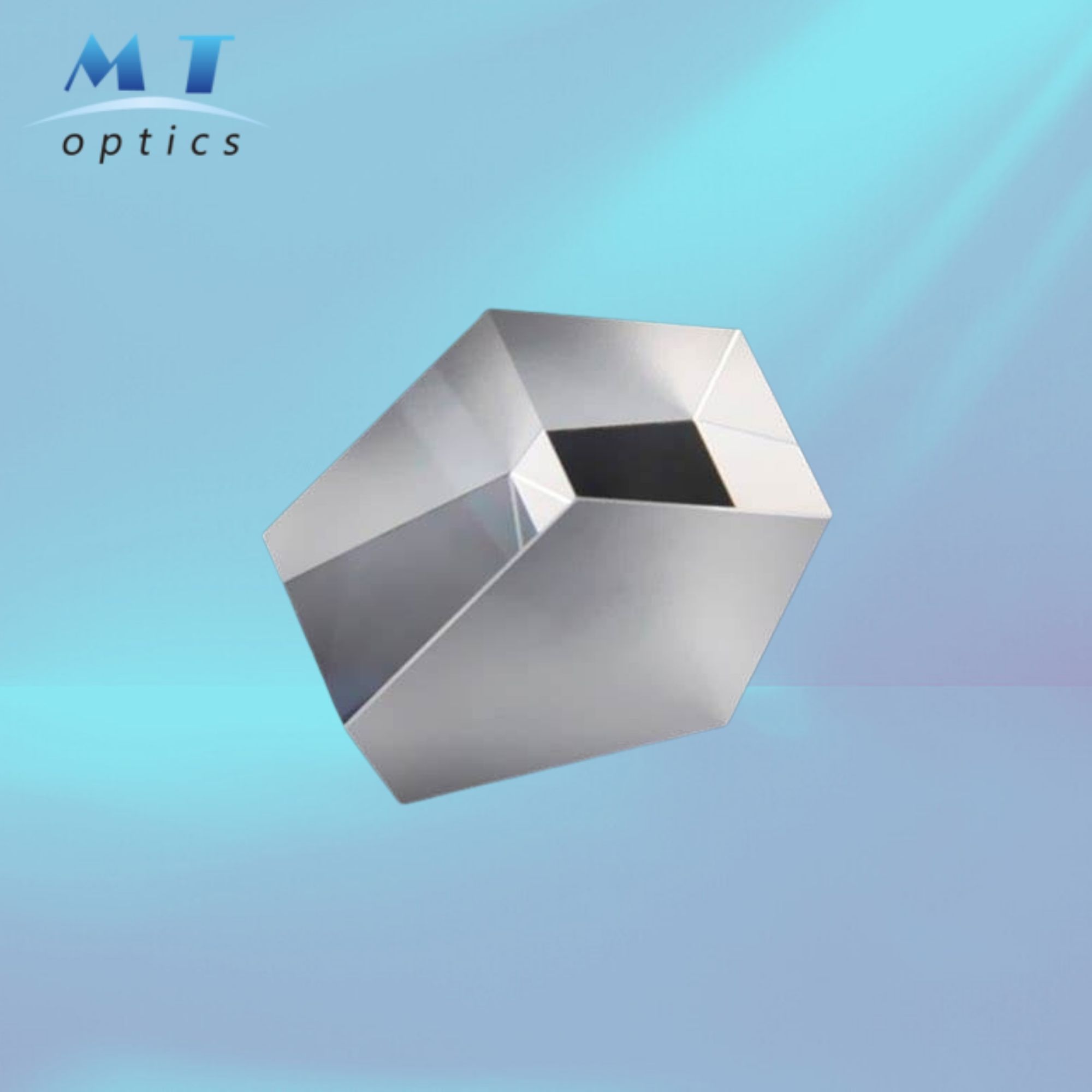

펜타 프리즘 입사 빔을 90°로 반전시키거나 역전시키지 않고 편향시킬 수 있습니다. 90° 편향각은 두 반사면의 교차선에 평행한 축을 중심으로 프리즘을 회전시키는 것과는 무관합니다. 이 방식은 수직 수평 측정, 측량, 정렬, 거리 측정 및 광학 공구 제작에 일반적으로 사용됩니다.

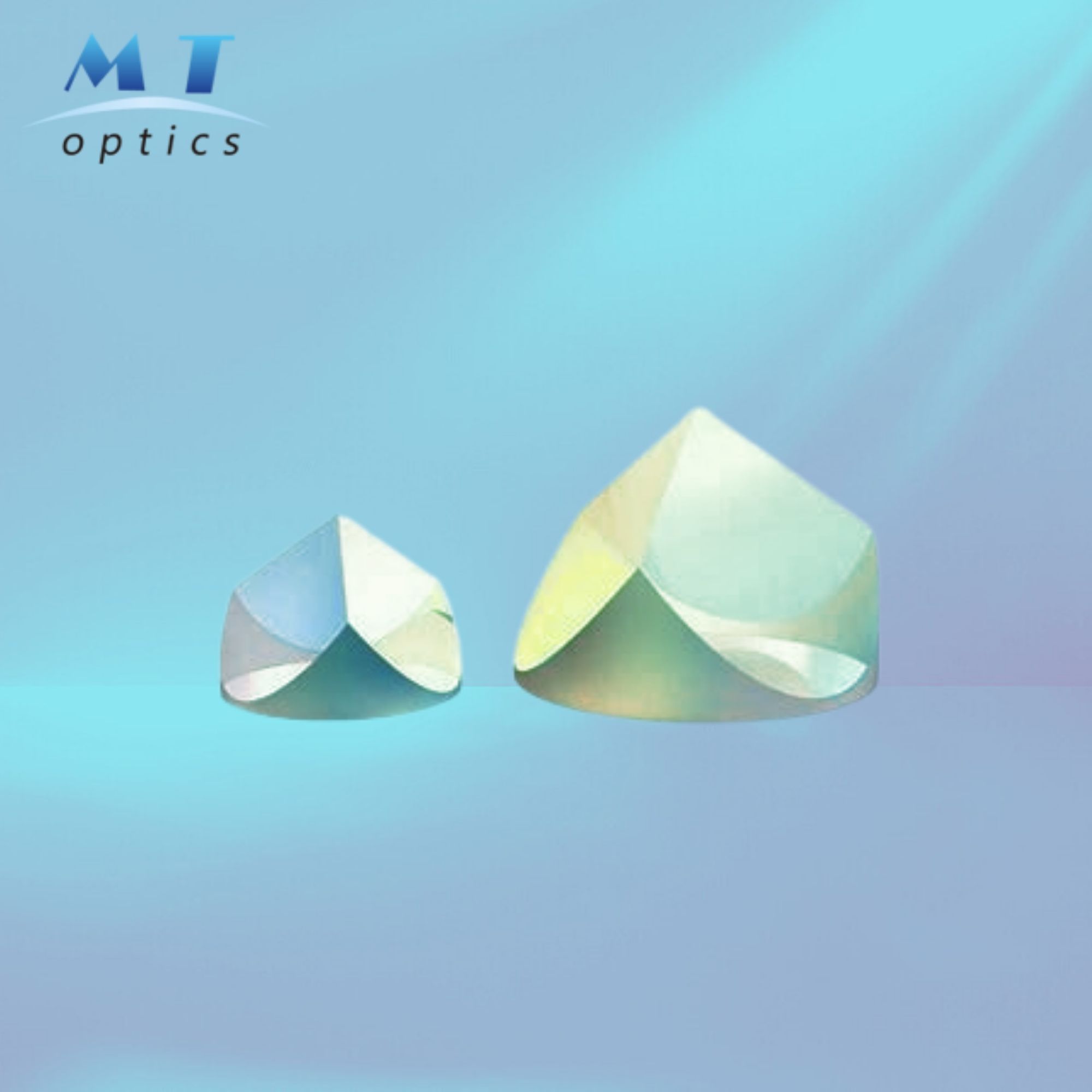

코너 큐브 반사경 정밀 제조를 통해 초각 수준의 각도 오차를 갖는 180° 광 재귀 반사를 위한 세 개의 직교 반사면을 특징으로 합니다. 광학 유리 또는 용융 실리카로 제작되었으며, 내구성 향상을 위해 AR/보호층 코팅이 가능합니다. 크기는 3mm부터 50mm까지 다양하며, 레이저 거리 측정, 위성 원격 감지, 광통신 등의 용도에 맞춰 각도와 코팅을 맞춤 설정할 수 있습니다. 이 견고한 재귀 반사판은 진동과 온도 변화에 강하여 까다로운 환경에서도 안정적인 성능을 보장합니다.

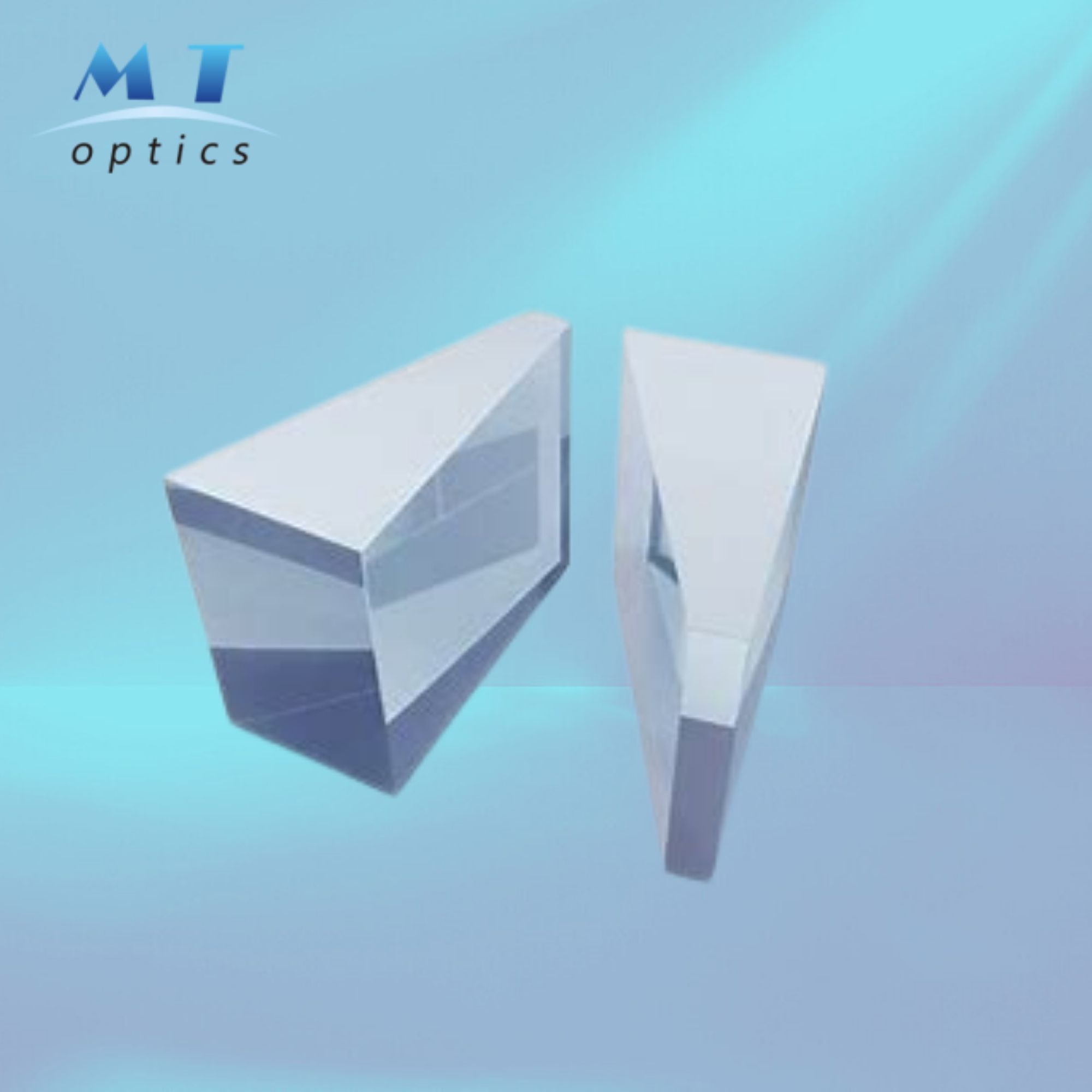

능형 프리즘 상 방향을 변경하지 않고 레이저 빔을 변위시킬 수 있습니다. 입력 빔은 두 개의 45도 각도의 면에 의해 내부 전반사되어 출력면에서 나옵니다. 그러면 측면 변위가 발생합니다. 입력면과 출력면에 반사 방지 코팅을 하면 투과율을 높일 수 있습니다. 능형 프리즘은 입체 시스템과 잠망경 시스템에 항상 사용됩니다. 현재 각도 공차를 조정할 수 있습니다.
