이트륨 오르토바나데이트(YVO4) 초크랄스키법으로 성장된 양의 단축 결정입니다. 우수한 기계적 및 물리적 특성을 가지며, 넓은 투명도 범위와 큰 복굴절률로 인해 광학 편광 부품에 이상적입니다. 광섬유 절연체 및 순환기, 빔 디스플레이서, 글랜 편광기 및 기타 편광 광학 장치 등 다양한 응용 분야에서 방해석(CaCO3) 및 루틸(TiO2) 결정의 우수한 합성 대체재입니다.
품목 번호 :
YVO4제품 원산지 :
FyZhou명세서:
|
지름:
|
최대 25mm
|
|
길이:
|
최대 35mm
|
|
표면 품질:
|
스크래치/디그 20/10보다 낫다
|
|
빔 편차:
|
< 3분각
|
|
광축 방향:
|
+/-0.2도
|
|
평탄:
|
<λ/4 @632.8nm
|
|
파면 왜곡:
|
<λ/2 @632.8nm
|
|
코팅:
|
요청에 따른 코팅
|
속성:
|

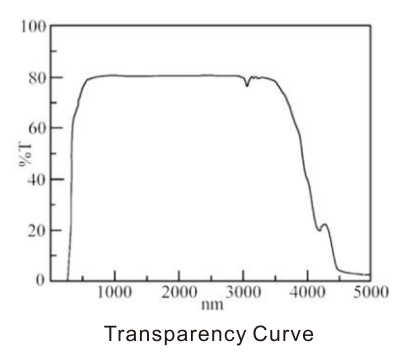

전송 범위
|
500-4000nm
|
|
결정 대칭
|
지르콘 정방정계, 공간군 D4h
|
|
크리스탈 셀
|
a=b=7.12°, c=6.29°
|
|
밀도
|
4.22g/cm2
|
|
흡습성 감수성
|
비흡습성
|
|
모스 경도
|
5 유리 같은
|
|
열 광학 계수
|
Δna /dT=8.5x10-6 /K; dnc /dT=3.0x10-6/k
|
|
열전도도 계수
|
||C: 5.23w/m/k; ⊥C:5.10w/m/k
|
|
크리스탈 클래스
|
n이 있는 양의 단축o=na=nb, Ne=nc
|
|
굴절률,
복굴절(△n=ne-no)
그리고 45도(ρ)에서의 워크오프 각도
|
no=1.9929, ne=2.2154, △n=0.2225, ρ=6.04°, 630nm에서
no=1.9500, ne=2.1554, △n=0.2054, ρ=5.72°, 1300nm에서
no=1.9447, ne=2.1486, Dn=0.2039, ρ=5.69°, 1550nm에서
|
|
Sellmeier 방정식(μm 단위의 λ)
|
no2 =3.77834+0.069736/( λ2 -0.04724)-0.0108133 λ2
ne2 =4.5905+0.110534/( λ2 -0.04813)-0.0122676 λ2 |
