석영 MgF₂ 복합 기판 광대역 지연기

무색 파장판

글랜 테일러 편광판 다른 편광 상태의 빛으로부터 선형 편광된 빛을 생성하는 장치입니다. 이는 공기 공간으로 분리된 두 개의 동일한 복굴절 재료 프리즘으로 구성됩니다. 글랜 테일러 편광판은 들어오는 비편광 빔을 빔 광선으로 나눕니다. 하나는 반대쪽을 통과하는 이상 광선이고, 다른 하나는 완전히 내부 반사되고 흡수되는 일반 광선입니다.   특징: 공기 간격 브루스터 앵글 커팅 근처 높은 편광 순도 짧은 길이 저중전력 응용 분야에 적합

글랜 레이저 프리즘 고에너지 응용 분야를 위해 특별히 설계된 글랜 테일러 편광판입니다. 하우징 측면에는 두 개의 구멍이 뚫려 있습니다. 일반 광선은 각도를 통해 반사되어 구멍 중 하나를 통해 편광판을 빠져나갑니다.   특징: 공기 간격 브루스터 앵글 커팅 근처 높은 편광 순도 탈출창이 장착된 고전력 응용 분야에 적합

울라스톤 편광판 입사 광선을 두 개의 광선, 즉 파장에 따라 달라지는 편각을 갖는 이상 광선과 정상 광선으로 분리할 수 있습니다. 두 광선 모두 반대쪽 표면을 통과합니다.   특징: 시멘트 또는 광학 접촉 특정 각도에서 일반 빔과 특별 빔을 분리합니다. 저전력 응용 분야 및 큰 편차가 필요한 곳에 적합합니다.

로콘 편광판 울라스톤 편광판과 같이 입사 광선을 일반 광선과 비정상 광선으로 분리하지만, 비정상 광선은 직접 투과되는 반면 일반 광선은 편차 각도를 가지고 투과됩니다.   특징: 광학적으로 접촉됨 높은 편광 순도 저전력 또는 고전력 응용 분야에 적합

고투과율 글랜 레이저 편광판 브루스터 컷 크리스털을 기반으로 특별히 설계된 편광판으로, 투과율을 일반 85% 이상에서 95%까지 향상시킬 수 있습니다. 이 편광판은 방해석과 YVO4 모두로 제작 가능합니다.   특징: 공기 간격 모든 브루스터 각도 절단 높은 편광 순도 탈출창이 장착된 고전력 응용 분야에 적합 높은 전송률 브루스터 각도 입력

글랜 톰슨 편광판 두 개의 동일한 방해석 프리즘이 함께 결합되어 있습니다. 이상광선은 투과되고, 정상광선은 굴절되어 흡수됩니다.   특징: 시멘트로 고정 넓은 수용 각도 필드 저전력 응용 분야에 적합

글랜 톰슨 편광 빔 스플리터 큐브 두 개의 접착 방해석 프리즘을 사용하여 편광되지 않은 빛을 s-편광(45° 굴절) 및 p-편광(투과) 빔으로 분리합니다. 이 빔은 직사각형 금속 하우징에서 90% 이상의 투과율을 가지며, 간섭계 및 레이저 시스템과 같이 이중 선형 편광 상태가 필요한 응용 분야에 이상적입니다.   특징: 시멘트로 고정 높은 편광 순도 높은 전송률 저전력 응용 분야에 적합 45도에서 분할된 O-ray 및 E-ray

편광 빔 디스플레이서 편광되지 않은 빔을 서로 평행한 두 개의 직교 편광 출력 빔으로 분리하는 데 사용됩니다. 정상 편광은 직진하고, 비정상 편광은 정상 빔에서 빠져나갑니다. 편광 빔 분리기로도 사용할 수 있습니다. 편광 빔 디스플레이서는 두 개의 직교 편광 빔을 결합하는 데에도 사용할 수 있습니다. 편광 빔 디스플레이서에 가장 널리 사용되는 재료는 이트륨 바나데이트(YVO₄), α-BBO, 방해석 등입니다. 특징: 작동 파장 350-4000nmYVO4, a-BBO, 방해석 사용 가능직교 편파 출력, 입력과 병렬인 출력높은 소멸 비율(>105)

다중차수 파장판 이는 광 경로의 지연이 부분 설계 지연 외에도 특정 횟수의 전체 파장 이동을 겪게 됨을 의미합니다. 다차 파장판의 두께는 항상 약 0.5mm입니다. 영차 파장판에 비해 다차 파장판은 파장 및 온도 변화에 더 민감합니다. 그러나 가격이 저렴하고 감도 증가가 중요하지 않은 많은 응용 분야에서 널리 사용됩니다.   특징: 두께 : 0.2-0.5mm 높은 데미지 임계값 더 나은 온도 대역폭 저렴한 비용

시멘트형 제로차 파장판 두 개의 석영판이 서로 교차하는 빠른 축을 가지도록 제작되었으며, 두 판은 UV 에폭시로 접합됩니다. 두 판의 두께 차이에 따라 지연이 결정됩니다. 영차 파장판은 다차 파장판보다 온도 및 파장 변화에 대한 의존성이 훨씬 낮습니다.   특징: 에폭시로 접합 두께 1.5~2mm 이중 지연판 넓은 스펙트럼 대역폭 넓은 온도 대역폭

광학 접촉 제로차 파장판 두 개의 석영판이 고속 축을 교차하도록 제작되었으며, 두 판은 광학 접촉 방식으로 제작되었습니다. 광학 경로에는 에폭시가 사용되지 않았습니다. 두 판의 두께 차이가 지연을 결정합니다. 영차 파장판은 다차 파장판보다 온도 및 파장 변화에 대한 의존성이 훨씬 낮습니다.   특징: 광학적으로 접촉됨 두께 1.5~2mm 이중 지연판 넓은 스펙트럼 대역폭 넓은 온도 대역폭 높은 피해 임계값

공기 간격 영차 파장판 마운트에 설치된 두 개의 석영판으로 구성되어 두 석영판 사이에 공극을 형성합니다. 두 판의 두께 차이에 따라 지연이 결정됩니다. 영차 파장판은 다차 파장판보다 온도 및 파장 변화에 대한 의존성이 훨씬 낮습니다.   특징: 공기 간격 두께 1.5~2mm 이중 지연판 넓은 스펙트럼 대역폭 넓은 온도 대역폭 높은 피해 임계값 AR 코팅 및 장착

이 유형의 영차 파장판은 진정한 영차 파장판과 BK7 기판으로 구성됩니다. 파장판은 매우 얇고 손상되기 쉽고, BK7 판의 기능은 파장판을 강화하는 것입니다.   특징: 넓은 스펙트럼 대역폭 넓은 온도 대역폭 광각 대역폭 엑스포이에 의해 시멘트화됨

이중 파장 파장판 두 개의 서로 다른 레이저 파장의 편광 상태를 정밀하게 제어하도록 설계된 고급 광학 부품입니다. 레이저 기술, 비선형 광학 시스템, 정밀 광학 기기에 널리 사용됩니다. 핵심 기능은 두 개의 특정 파장에서 사전 정의된 위상 지연을 제공하여 편광 변환 효율을 최적화하고 복잡한 광학 시스템의 요구를 충족하는 것입니다.

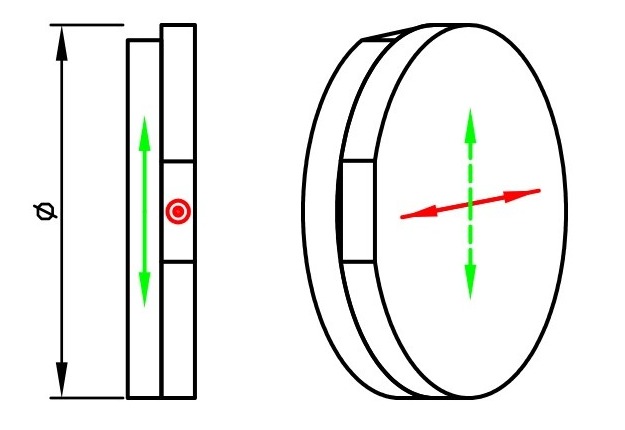

무색 파장판 영차 파장판과 유사하지만, 두 판이 서로 다른 복굴절 결정으로 만들어졌다는 점이 다릅니다. 두 재료의 복굴절 분산이 다르기 때문에 넓은 파장 범위에서 지연 값을 지정할 수 있습니다. 따라서 지연은 파장 변화에 덜 민감합니다. 즉, 광대역 파장 범위에서 사용할 수 있습니다.   특징: 에폭시 시멘트 또는 공기 간격 사용 가능 매우 넓은 대역폭

석영 편광 회전기 여러 일반적인 레이저 파장에서 45도 또는 90도 회전을 제공하는 편광 회전기의 광축은 광학 장치의 연마된 면에 수직입니다. 결과적으로 입력된 선형 편광광은 장치를 통과하면서 방향이 회전합니다. MT-Optics, Inc.는 좌선회 및 우선회 회전기를 제공합니다.

편광 큐브 빔 스플리터 무작위 편광된 빔을 두 개의 직교하는 선형 편광 성분으로 분할합니다. S 편광된 빛은 90도 각도로 반사되고 P 편광된 빛은 투과됩니다. 각 빔 분할기는 한 쌍의 정밀하고 허용 오차가 큰 직각 프리즘으로 구성되며, 프리즘 중 하나의 빗변에 유전체 코팅이 되어 접합됩니다.

비편광 빔스플리터 큐브 한 쌍의 정밀 고공차 직각 프리즘이 프리즘 빗변에 금속 유전체 코팅으로 접합된 구조입니다. 금속 유전체 코팅의 낮은 편광 의존성 덕분에 S 및 P 편광 상태에 대한 투과율과 반사율이 서로 5% 이내로 유지됩니다. 즉, 입사 빔의 편광 상태가 변하지 않습니다. 당사는 광대역 및 단일 파장 무편광 큐브 빔 스플리터(NPBS)를 모두 제공합니다. 각 면에 반사 방지 코팅을 적용하여 적절한 파장 범위에서 최대 투과 효율을 달성합니다.

광 아이솔레이터 편광 빔 분할기 큐브(PBS)와 수정 수정으로 제작된 1/4 파장판의 조합입니다. 입사광은 PBS에 의해 선형 편광되고, 1/4 파장판에 의해 원편광으로 변환됩니다. 입사되는 광선의 일부가 아이솔레이터로 반사되면, 1/4 파장판은 반사된 광선을 입력 광선과 수직인 선형 편광 광선으로 변환합니다. 이 광선은 PBS에 의해 차단되어 시스템의 입력 측으로 되돌아오지 않습니다.   특징:광학 피드백 차단선형 편광광의 수동적 분리높은 격리도RoHS 준수

박막 선형 편광판 중간 선형 편광 필름이 있는 전면 및 후면 N-BK7 유리 기판으로 구성된 이 부품은 고정 링과 회전 마운트의 두 가지 장착 옵션을 제공합니다. 전체 광학 표면에 걸쳐 투과축 방향이 균일하여 특정 편광 방향을 가진 선형 편광 빔을 생성할 수 있습니다. 높은 소광비를 보장하며 넓은 입사각 범위에서 효과적으로 작동합니다.
