레이저 호환 고투과율 저분산

대역폭 무색 렌즈

웨지 프리즘BK7 유리와 같은 고품질 광학 소재로 일반적으로 제작되는 웨지 프리즘은 광학 윈도우와 유사한 기능을 공유하며 광학 시스템 내에서 절연 부품 역할을 할 수 있습니다. 웨지 프리즘은 광선에 미세하고 정확한 각도 편차를 유도하여 빛이 원래 위치로 되돌아가는 것을 효율적으로 차단하도록 설계되었습니다. 이러한 특성 덕분에 레이저 정렬 시스템, 광학 측정 장비, 이미징 장치와 같은 응용 분야에서 매우 유용합니다. 일반적으로 엄격한 허용 오차를 갖는 편차 각도의 정밀한 제어를 통해 다양한 광학 설정에서 신뢰할 수 있는 성능을 보장합니다. 연구실이든 산업용 광학 응용 분야든 웨지 프리즘은 광 경로를 최적화하고 광학 시스템의 정확도를 높이는 데 중추적인 역할을 합니다.

마이크로 프리즘 MT-Optics, Inc.에서 제작한 이 제품은 레이저 광원 및 이미징 응용 분야를 위해 코팅 및 비코팅 버전으로 정밀하게 설계되었습니다. 45°-90°-45° 직각 프리즘은 0.5mm에서 5.0mm 크기(A=B=C 등변 형태)까지 다양하며, 고정밀 연삭 가공을 통해 정확한 각도와 표면을 구현합니다. 맞춤형 AR/반사 코팅은 특정 파장에 대한 성능을 최적화하여 마이크로 광학 시스템의 엄격한 소형화 및 신뢰성 요건을 충족합니다. 광섬유, LiDAR 및 정밀 기기에 이상적이며, 공간 제약이 있는 고정밀 설치 환경에서 탁월한 성능을 발휘합니다.

직각 프리즘 광선을 90° 또는 180°로 편향시키는 것입니다. 망원경, 잠망경 및 기타 광학 시스템에 자주 사용됩니다. 또한, MT-Optics에서는 레이저 등급 직각 프리즘도 제공합니다.

아나모픽 프리즘 쌍 타원형 레이저 다이오드 빔을 거의 원형 빔으로 변환하는 데 사용됩니다. 프리즘은 브루스터 각에 가깝게 배치되고, SF11 굴절 유리의 각도에 맞춰 맞춤 제작된 AR 코팅이 적용되어 평균 95%의 처리량을 달성할 수 있습니다.

도브 프리즘 두 가지 용도로 사용됩니다. 주요 용도는 회전기로 사용되는데, 빔을 편향시키지 않고 이미지를 회전시킬 수 있습니다. 프리즘이 입력된 평행 광선을 중심으로 특정 각도로 회전하면 이미지는 그 각도의 두 배로 회전합니다. 이 용도는 평행 또는 평행 광선과 함께 사용해야 하며, 넓은 정사각형 반사면을 매우 깨끗하게 유지하는 것이 매우 중요합니다. 또 다른 용도는 역반사기로 ​​사용되는데, 이 경우 직각 프리즘 역할을 합니다.

펜타 프리즘 입사 빔을 90°로 반전시키거나 역전시키지 않고 편향시킬 수 있습니다. 90° 편향각은 두 반사면의 교차선에 평행한 축을 중심으로 프리즘을 회전시키는 것과는 무관합니다. 이 방식은 수직 수평 측정, 측량, 정렬, 거리 측정 및 광학 공구 제작에 일반적으로 사용됩니다.

루프 프리즘 직각 프리즘과 완전 내부 반사 지붕이 결합되어 있으며, 이 두 가지가 가장 큰 정사각형 표면을 서로 연결하고 있습니다. 상을 반전 및 반전시킬 수 있으며, 상을 90°로 편향시킬 수도 있습니다. 따라서 지상 망원경, 관측 시스템, 거리계에 자주 사용됩니다.

코너 큐브 반사경 정밀 제조를 통해 초각 수준의 각도 오차를 갖는 180° 광 재귀 반사를 위한 세 개의 직교 반사면을 특징으로 합니다. 광학 유리 또는 용융 실리카로 제작되었으며, 내구성 향상을 위해 AR/보호층 코팅이 가능합니다. 크기는 3mm부터 50mm까지 다양하며, 레이저 거리 측정, 위성 원격 감지, 광통신 등의 용도에 맞춰 각도와 코팅을 맞춤 설정할 수 있습니다. 이 견고한 재귀 반사판은 진동과 온도 변화에 강하여 까다로운 환경에서도 안정적인 성능을 보장합니다.

능형 프리즘 상 방향을 변경하지 않고 레이저 빔을 변위시킬 수 있습니다. 입력 빔은 두 개의 45도 각도의 면에 의해 내부 전반사되어 출력면에서 나옵니다. 그러면 측면 변위가 발생합니다. 입력면과 출력면에 반사 방지 코팅을 하면 투과율을 높일 수 있습니다. 능형 프리즘은 입체 시스템과 잠망경 시스템에 항상 사용됩니다. 현재 각도 공차를 조정할 수 있습니다. <5초각, 총 빔 편차 <30초각입니다. 큰 사이즈도 있습니다.

평면 오목 렌즈 오목면과 평탄면을 가지고 있습니다. 이 렌즈들은 음의 초점거리를 가지며, 이미지 축소 또는 빛 확산에 사용됩니다. 이 렌즈들은 평행하게 입사된 빛을 분산시켜 렌즈를 통해 보이는 허상을 형성합니다. 기존 시스템에서 빛을 확대하거나 초점거리를 늘리는 데 자주 사용됩니다.

평면 오목 렌즈 오목면과 평탄면을 가지고 있습니다. 이 렌즈들은 음의 초점거리를 가지며, 이미지 축소 또는 빛 확산에 사용됩니다. 이 렌즈들은 평행하게 입사된 빛을 분산시켜 렌즈를 통해 보이는 허상을 형성합니다. 기존 시스템에서 빛을 확대하거나 초점거리를 늘리는 데 자주 사용됩니다.

CaF2 평면 볼록 렌즈 CaF2 재질로 제작되었습니다. 곡선형 계면과 평면형 계면을 가지고 있습니다. 양의 초점 거리를 가지므로 다양한 이미징 응용 분야에서 빛을 모으고 초점을 맞추는 데 이상적입니다. 예를 들어 웨이퍼 위에 위치하는 마이크로렌즈가 있으며, 거시적 광학 시스템에서도 사용됩니다.

게르마늄 평면 볼록 렌즈고품질 게르마늄으로 제작된 은 볼록한 표면과 평평한 표면을 가지고 있습니다. 양의 초점 거리를 갖는 이 렌즈들은 광선을 수렴시켜 투사 또는 추가 처리를 위한 실제 이미지를 형성합니다. 이 렌즈들은 현미경이나 망원경과 같은 광학 이미징 장치에서 물체를 선명하게 확대하는 데 널리 사용되며, 레이저 시스템에서는 레이저 빔을 정밀하게 집중시켜 집속 및 확대된 빛이 필요한 응용 분야에서 중요한 역할을 합니다.

이중 볼록 렌즈 양면에 동일한 볼록면을 가지고 있어 양의 초점 거리를 갖습니다. 이러한 설계를 통해 입사 광선을 효과적으로 수렴할 수 있습니다. 1:1 이미징에서는 물체의 실제 크기와 모양을 유지하면서 선명하고 왜곡 없는 이미지 재현을 보장합니다. 다요소 시스템 내에서는 다른 렌즈와 협력하여 구면 수차와 같은 수차를 보정하여 전반적인 광학 성능을 향상시킵니다. 현미경, 망원경, 카메라에 널리 사용되는 이 렌즈는 빛을 모아 선명한 이미지를 형성하는 데 중추적인 역할을 하므로 다양한 광학 응용 분야에 필수적입니다.

게르마늄(Ge) 평면 오목 렌즈 게르마늄 재질로 제작되었으며, 오목한 표면과 평평한 표면을 가지고 있습니다. 음의 초점 거리를 가지며, 이미지 축소 또는 빛 확산에 사용됩니다. 이 렌즈들은 평행하게 입사된 빛을 분산시켜 렌즈를 통해 보이는 허상을 형성합니다. 기존 시스템에서 빛을 확대하거나 초점 거리를 늘리는 데 자주 사용됩니다.

CaF2 평면 오목 렌즈 CaF2 재질로 제작되었으며, 오목한 표면과 평평한 표면을 가지고 있습니다. 음의 초점거리를 가지며, 이미지 축소 또는 빛 확산에 사용됩니다. 이 렌즈들은 평행하게 입사된 빛을 분산시켜 렌즈를 통해 보이는 허상을 형성합니다. 기존 시스템에서 빛을 확대하거나 초점거리를 늘리는 데 자주 사용됩니다.

이중 오목 렌즈 양면에 동일한 오목면이 있어 음의 초점 거리를 갖는 것이 특징입니다. 이 렌즈는 본질적으로 입사광선을 분산시킵니다. 1:1 이미징에서는 왜곡 없이 충실한 이미지 재현을 보장합니다. 다요소 시스템 내에서는 다른 렌즈와 함께 수차를 보정하고 초점 거리를 미세 조정하여 전반적인 광학 성능을 최적화합니다. 빛을 분산시키는 특성 덕분에 정밀한 광로 제어가 필요한 광학 구성에 필수적이며, 다양한 응용 분야에서 기능성을 향상시킵니다.

메니스커스 렌즈 MT-Optics,Inc.에서 양수 또는 음수 렌즈를 제공합니다. 양수 메니스커스 렌즈는 수차를 과도하게 증가시키지 않고 양수 렌즈 어셈블리의 개구수를 높이는 데 사용할 수 있습니다. 음수 메니스커스 렌즈는 하나의 접합부가 렌즈에서 비교적 멀리 떨어져 있거나 두 접합부가 렌즈와 크기가 같은 경우에 가장 적합한 렌즈 형태입니다.

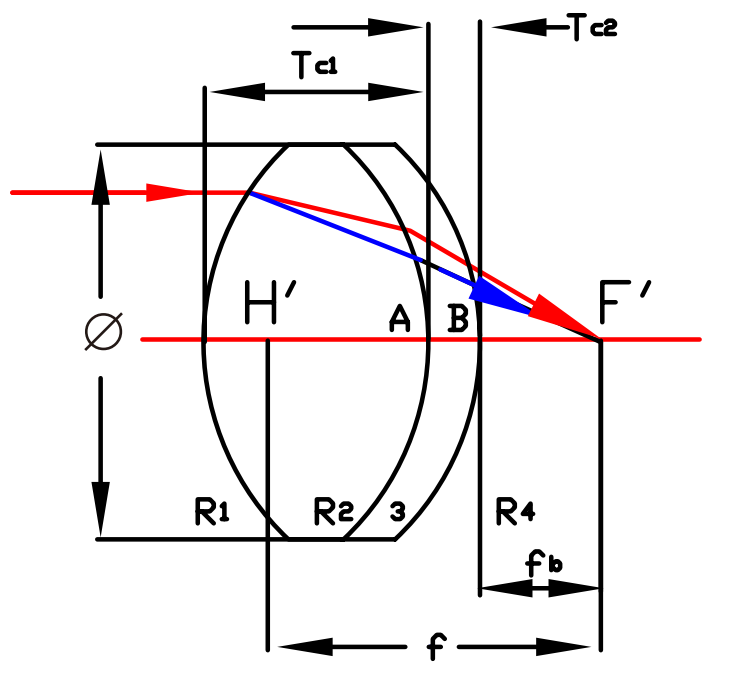

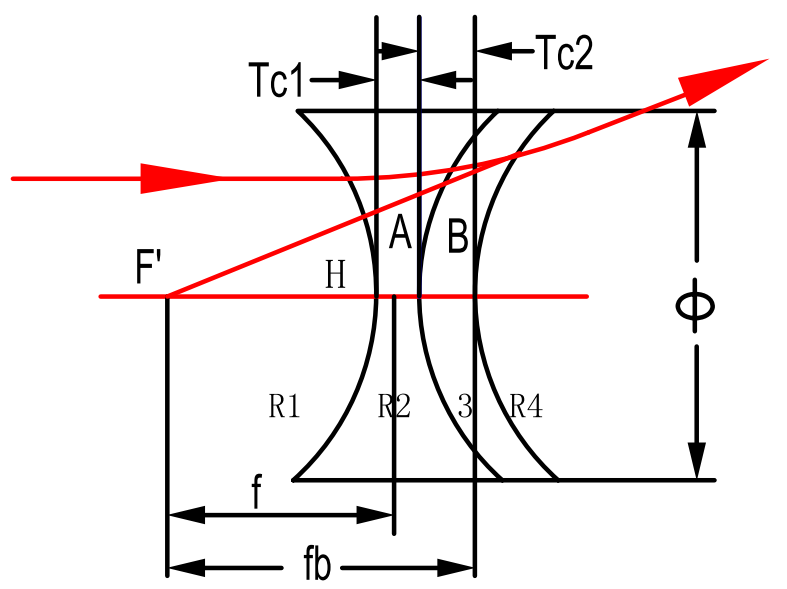

무색 렌즈 색수차를 최소화하도록 설계된 정교한 광학 부품입니다. 굴절률이 다른 여러 종류의 유리를 결합하여 서로 다른 파장의 빛이 거의 동일한 지점에 모이도록 합니다. 이를 통해 선명하고 정확한 색상의 이미지를 얻을 수 있습니다. 카메라, 망원경, 현미경 등에 널리 사용되어 광학 이미징 품질을 향상시킵니다. 고정밀 제조를 통해 선명하고 왜곡 없는 영상이 필수적인 다양한 응용 분야에서 안정적인 성능을 보장합니다.

원통형 렌즈 MT-Optics, Inc.에서는 평면 오목 또는 평면 볼록 렌즈를 제공합니다. 평면 오목 렌즈는 음의 초점 거리를 가지며, 이미지 축소 또는 빛 확산에 사용됩니다. 평면 볼록 렌즈는 양의 초점 거리를 가지므로 다양한 이미징 응용 분야에서 빛을 모으고 초점을 맞추는 데 이상적입니다. 원통형 렌즈 눈의 난시를 교정하고 거리계에서 난시를 생성하고 빛점을 선으로 늘리는 데 사용되며 바코드 스캐닝, 투영 광학 시스템, 레이저 측정 시스템 및 홀로그래피에 널리 사용됩니다.

평면 볼록 렌즈 곡선형 인터페이스와 평면형 인터페이스를 제공합니다. 이들은 양의 초점 거리를 가지므로 다양한 이미징 응용 분야에서 빛을 모으고 초점을 맞추는 데 이상적입니다. 예를 들어 웨이퍼 상단에 위치하는 마이크로렌즈와 거시적 광학 시스템에서 볼 수 있습니다.

BK7 광학 유리 윈도우 고순도 BK7 붕규산 유리로 제작되어 탁월한 광학 균일성과 낮은 분산도를 제공하며, 350~2000nm에 걸쳐 안정적인 투과율을 자랑합니다. 높은 내마모성과 열 안정성을 갖추고 있어 레이저 시스템, 분광기 및 이미징 장치에 이상적입니다. 맞춤형 코팅 솔루션을 지원하는 이 유리는 특정 광학 요구 사항을 충족하여 까다로운 응용 분야에서도 안정적인 성능을 보장하는 동시에 다양한 작동 조건에서 일관된 품질을 유지합니다.

용융 실리카 창문 고순도 합성 비정질 실리카로 제작되어 자외선(160nm)에서 적외선(3500nm)까지 광대역 투과율을 제공합니다. 1050℃의 고온에도 견디며 0.55×10⁻⁶/K의 낮은 열팽창 계수를 특징으로 하며, λ/10의 표면 정확도, ≤10초각의 평행도, 그리고 85% 이상의 투명 개구율을 제공합니다. 맞춤형 크기와 형태가 제공되며, 반사 손실을 최소화하기 위한 코팅 서비스도 제공됩니다. 레이저 보호, 분광학, 반도체 리소그래피 및 진공 시스템에 적합하며, 특수 형상, 정밀 드릴링 및 고출력 레이저 최적화 등의 옵션이 있습니다.

붕규산염(파이렉스) 창문 프리미엄 붕규산 유리로 제작되어 낮은 열팽창, 고온 저항성, 탁월한 화학적 내구성을 제공합니다. 실리콘 소재와 동일한 열 안정성을 갖춰 고온 및 정밀 광학 응용 분야에 이상적입니다. 자외선에서 근적외선까지 광대역 투과율을 자랑하며, 450°C의 연속 작동과 급격한 열충격에도 견딜 수 있습니다. 산, 알칼리 및 유기 용매에 대한 내화학성이 뛰어나 반도체 리소그래피, 의료 기기, 레이저 보호, 진공 시스템 및 광학 기기에 널리 사용됩니다. 다양한 산업 요구 사항을 충족하도록 맞춤형 크기, 모양 및 코팅을 제공합니다.

게르마늄 윈도우 2~17마이크론의 투명도를 가진 게르마늄 소재로 제작되었습니다. MT-Optics, Inc.에서는 이 게르마늄을 창문, 거울, 렌즈 등으로 가공해 드립니다.

사파이어 윈도우 사파이어 소재로 제작된 광학 부품입니다. 180~4500nm의 투명한 파장 범위를 자랑하여 자외선부터 적외선 스펙트럼까지 빛을 투과합니다. 1000nm에서 굴절률은 1.755로 뛰어난 광학 성능을 자랑합니다. 사파이어 고유의 경도와 열 안정성은 까다로운 환경에서의 활용도를 더욱 높여줍니다.

MgF₂(불화마그네슘) 창 는 120nm에서 7000nm에 이르는 넓은 파장 영역으로 유명한 불화마그네슘으로 제작된 광학 부품입니다. 이 넓은 파장 영역 덕분에 자외선부터 적외선 스펙트럼까지 빛을 투과할 수 있습니다. 7000nm에서 1.376의 굴절률을 나타내어 고유한 광학 특성을 보입니다.

보로플로트 윈도우 쇼트의 마이크로 플로트 붕규산 유리로 제작되어 탁월한 고온 내성, 화학적 내구성 및 광학 성능을 제공합니다. 실리콘 웨이퍼와 호환되는 낮은 열팽창 계수를 갖춰 고온 및 정밀 광학 응용 분야에 이상적입니다. 이 유리는 탁월한 평탄도, 자외선에서 근적외선까지의 광대역 투과율을 자랑하며, 450°C에서의 연속 작동 및 급격한 열충격에도 견딜 수 있습니다. 산, 알칼리 및 유기 용매에 대해 화학적으로 안정하여 반도체 리소그래피, 의료 기기, 레이저 보호, 진공 시스템 및 광학 기기에 널리 사용됩니다. 다양한 산업 요구 사항을 충족하도록 맞춤형 크기, 모양 및 코팅을 제공합니다.

브루스터 창문 브루스터 각도(Brewster Angle)에서 광학 시스템에 사용되는 코팅되지 않은 기판입니다. S 편광과 P 편광을 분리하는 데 사용됩니다. 브루스터 각도에 놓이면 빛의 P 편광 부분은 창을 100% 통과하고 S 편광 부분은 20% 반사됩니다. MT-Optics, Inc.는 BK7 및 UV 퓨즈 실리카(UV Fuses Silica)로 제작된 브루스터 창을 제공합니다.

유전체 고반사 거울 유전체 고반사율 필름으로 코팅되어 금속 거울보다 높은 반사율을 자랑합니다. 고에너지 레이저 시스템에 이상적이며, 효율적인 빛 반사를 가능하게 하여 레이저 가공 및 정밀 광학 기기와 같은 응용 분야에 필수적입니다.

다이크로익 거울 한 파장에서는 높은 반사율을, 다른 파장에서는 높은 투과율을 구현하는 코팅을 보유하고 있습니다. MT-Optics, Inc.는 다양한 소재와 크기를 제공하여 레이저 시스템, 광학 기기 및 기타 응용 분야에 정밀한 광학 성능을 보장합니다.

금속 코팅 거울(Al Ag Au) 고순도 알루미늄, 은, 금 박막을 진공 증착 방식으로 광학 유리 기판에 증착하여 광대역 반사를 구현합니다. 알루미늄(Al) 미러는 250~2000nm 파장 범위에서 97% 이상의 반사율과 견고한 내구성을 제공합니다. 은(Ag) 미러는 산화 방지 코팅을 통해 가시광선 및 근적외선(400~1500nm)에서 98% 이상의 반사율을 달성합니다. 금(Au) 미러는 중적외선(700~10μm)에서 99% 이상의 반사율과 뛰어난 내식성을 제공합니다. 레이저 시스템, 분광기 및 천문학 분야에 이상적인 이 미러는 특정 광학 요구 사항을 충족하도록 맞춤형 코팅 두께와 파장 범위를 지원합니다.

빔스플리터 큐브 빗변 표면에 적절한 간섭 코팅을 하고 두 개의 정밀 직각 프리즘을 접합하여 제작됩니다. 코팅에 대한 흡수 손실은 최소 수준이며, 투과율과 반사율은 50%(평균)에 가깝지만 출력은 부분적으로 편광됩니다. 온라인 주문 시 편광 감도가 중요한 경우, 편광 큐브 빔 스플리터 또는 비편광 큐브 빔 스플리터 중에서 선택하실 것을 권장합니다.

저희는 광학 부품을 전문으로 하며 최고급 필터를 제공합니다. 빛의 흡수, 반사, 간섭을 이용하여 자외선, 가시광선, 적외선 대역에 걸쳐 빛을 정밀하게 조절합니다. 대역 통과 필터는 체와 마찬가지로 특정 파장을 통과시키며 광섬유 통신 및 연구에 사용됩니다. 차단 필터는 대역을 차단하고, 적외선 필터는 사진 품질을 향상시킵니다. 빔 분할 필터는 빛을 분리합니다. 첨단 공정으로 제작된 저희 필터는 높은 투과율과 안정성을 자랑하며, 연구부터 보안까지 다양한 산업 분야에 활용됩니다.

흡수성 중성 밀도 필터 광 흡수 재료를 사용하여 색상 편향 없이 전체 스펙트럼(400~2000nm) 광 강도를 균일하게 감쇠시켜 다양한 광학 밀도(OD) 옵션을 제공합니다. 균일도가 높은 광학 유리 또는 용융 실리카로 제작되었으며, 반사 방지층(<0.5% 반사율로 미광을 줄이고 3mm부터 50mm까지 사용자 정의 크기를 지원합니다. 레이저 출력 조절 및 카메라 노출 제어에 이상적인 이 필터는 낮은 분산, 높은 손상 임계값, 그리고 내습/내열성을 제공하여 장기간 안정적으로 사용할 수 있습니다.
